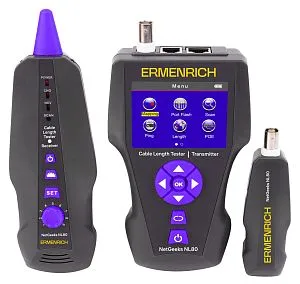

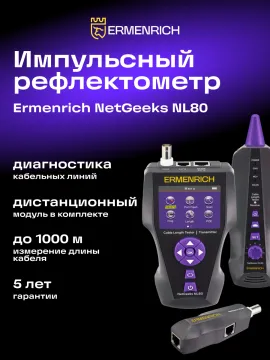

Измеритель длины кабеля Ermenrich NetGeeks NL80

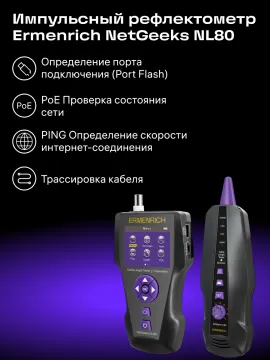

Импульсный рефлектометр (TDR). Функции: измерение длины кабеля, проверка на неисправности, трассировка, проблесковая индикация, тест PoE, PING-тест
| Артикул | 85673 | |
| Страна | КНР для Levenhuk, Inc. (США) | |
| Бренд | Ermenrich (Эрменрих) | |
| Гарантия | 5 лет | |
| Размер упаковки (ДxШxВ) | 21x24x8 см | |
| Вес в упаковке | 0.815 кг |
Измеритель длины кабеля Ermenrich NetGeeks NL80 – это не просто прибор, с помощью которого можно измерить длину кабеля на дистанции до 1000 метров. Он также позволяет проверять разводку кабелей на обрыв, короткое замыкание, расщепленные, перекрещенные и перевернутые пары, измерять дистанцию до короткого замыкания и обрыва. Можно проводить трассировку, по проблесковой индикации обнаруживать подключенный к роутеру или коммутатору кабель среди многих других, проводить тесты PoE и PING и сохранять полученные результаты на карту памяти.
Прибор поддерживает работу с разными типами кабелей: сетевыми категорий 5E/6/6A/7, телефонными, коаксиальными и другими с металлическими проводниками. В основе его работы лежит метод TDR – импульсная рефлектометрия во временной области. Точность результатов высокая, предусмотрена возможность калибровки. Есть защита от вносимых помех.
Все входящие в комплект устройства работают от аккумулятора: на одном заряде передатчик способен проработать около 20 часов, приемник – 50 часов. Есть функция автоотключения.
Основные особенности:
- Обнаружение и тестирование разных типов кабелей: сетевых, коаксиальных, телефонных и проч.
- Измерения методом TDR – импульсной рефлектометрии во временной области
- Максимальная дистанция измерения длины кабеля – 1000 метров
- Поиск кабелей в пучке, определение кабеля по индикации на роутере или коммутаторе
- Определение разводки проводов: короткого замыкания, перепутанных пар, обрыва
- Расчет дистанции до обрыва и короткого замыкания
- Тесты PoE и PING, автоматическое присвоение IP-адресов, сохранение результатов на карту памяти

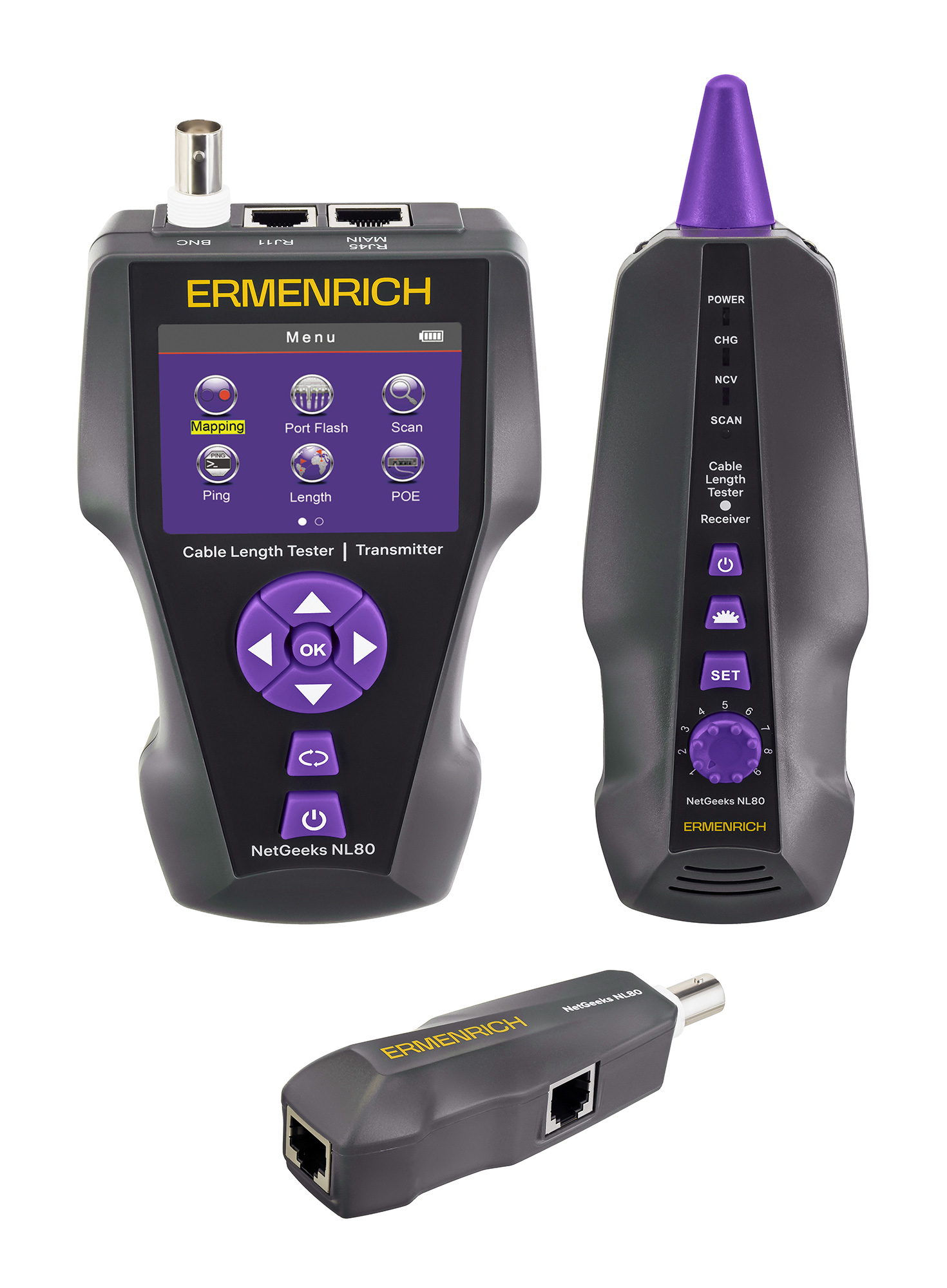

Комплектация:
- Передатчик
- Приемник
- Дистанционный модуль
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель постоянного тока
- Кабель microUSB

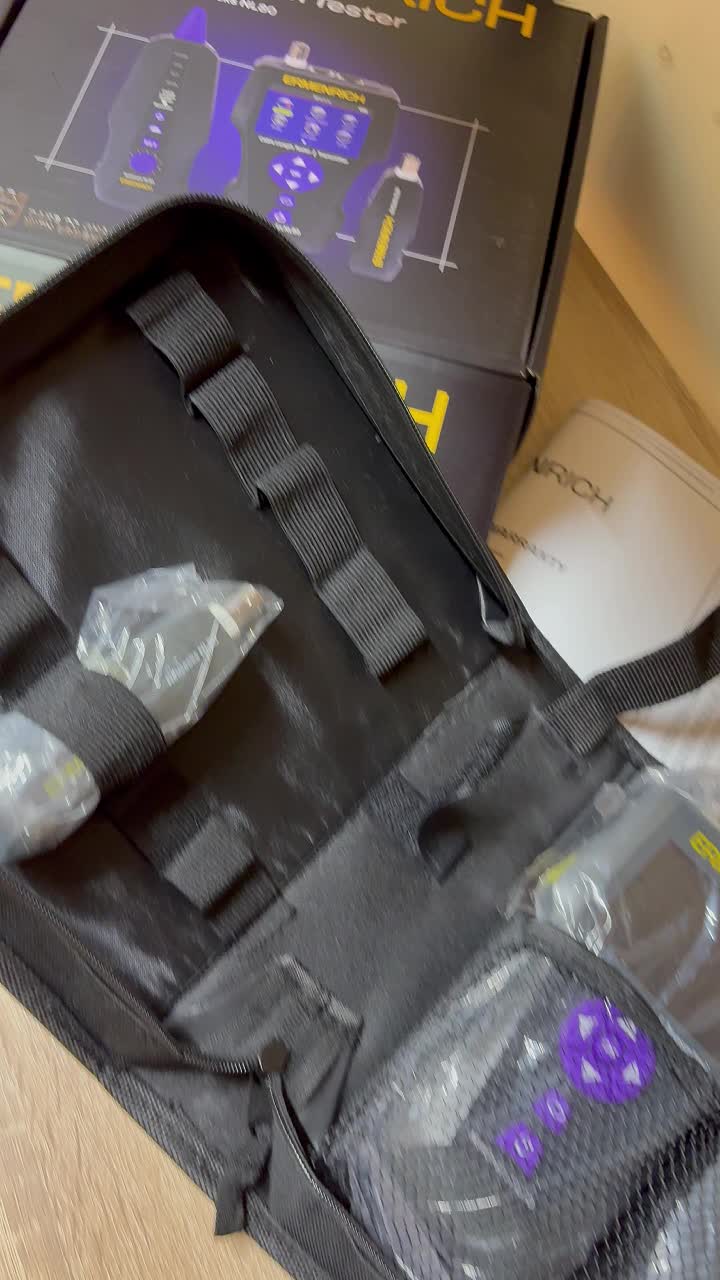

- Сумка
- Инструкция по эксплуатации и гарантийный талон
| Артикул | 85673 | |
| Страна | КНР для Levenhuk, Inc. (США) | |
| Бренд | Ermenrich (Эрменрих) | |
| Гарантия | 5 лет | |
| Размер упаковки (ДxШxВ) | 21x24x8 см | |
| Вес в упаковке | 0.815 кг | |
| Передатчик | ||

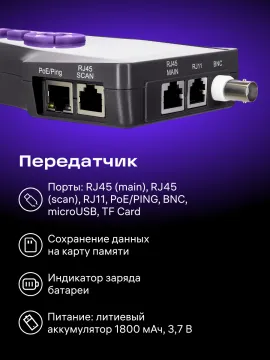

| Порты | BNC, RJ11, PoE/PING, RJ45 (Scan), RJ45 (основной), TF карта, microUSB | |
| Типы обнаруживаемых кабелей | коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрический | |
| Типы тестируемых кабелей | коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрические | |
| Измерение длины кабеля | ✓ | |
| Проверка исправности кабеля | + (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи) | |
| Функция проблесковой индикации (Port Flash) | ✓ | |
| Функция проблесковой индикации (Port Flash) | + | |
| Трассировка кабеля | ✓ | |
| Защита от помех | ✓ | |
| Тест PoE | ✓ | |
| PING-тест | ✓ | |
| Измерение длины кабеля | ||
| Метод измерения | импульсная рефлектометрия во временной области (TDR) | |
| Единицы измерения | метры/ярды, фут | |
| Диапазон измерения, м | 0 — 1000 | |
| Погрешность | 3% (±0,5 м) | |
| Измерение дистанции до обрыва | ✓ | |
| Измерение дистанции до короткого замыкания | ✓ | |
| Калибровка | + | |
| Минимальная длина кабеля для калибровки, м | 20 (рекомендуется кабель 50 м) | |
| Общие характеристики | ||
| Максимальный рабочий ток, мА | <150 | |
| Защита | входное напряжение: 48 В, ток: 5 мА | |
| Передача данных | +, до 50 слотов памяти (формат *.txt) | |
| Дисплей | LCD, цветной | |
| Диагональ дисплея, дюйм | 2.8 | |
| Разрешение дисплея, пикс | 320x240 | |
| Подсветка дисплея | ✓ | |
| Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) | |
| Ресурс работы батареи, ч | 20 | |
| Индикатор низкого заряда батареи | ✓ | |
| Автоотключение | 120 мин, 15 мин, 30 мин, 60 мин | |
| Диапазон рабочих температур, °С | −10… +60 | |
| Рабочий диапазон влажности, % | 20…70 | |
| Приемник / Дистанционный модуль | ||
| Порты | BNC, RJ11, RJ45, microUSB | |
| Настраиваемая чувствительность | ✓ | |
| Бесконтактное обнаружение напряжения (NCV) | ✓ | |
| Фонарик | ✓ | |
| Максимальный рабочий ток, мА | <100 | |
| Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) | |
| Ресурс работы батареи, ч | 50 | |
| Диапазон рабочих температур, °С | −10… +60 | |
| Рабочий диапазон влажности, % | 20…70 |
Укажите пожалуйста интервал сечения электрических кабелей с которыми можно работать этим прибором.
К сожалению, интервал сечения электрических кабелей, с которыми можно работать данным прибором, завод-производитель не уточняет.
С каким диапозоном сечений силового кабеля работает данный прибор? Интересна функция замера расстояния до короткого замыкания.
Уточните, пожалуйста, характеристики силового кабеля, чтобы мы могли проверить информацию?
